"KMB4"：盒装齐纳防爆栅

"KMB4"：盒装齐纳防爆栅

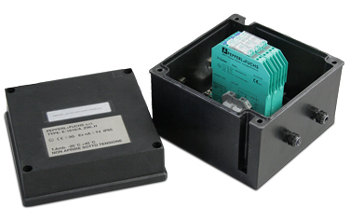

KMB4：齐纳防爆栅套件

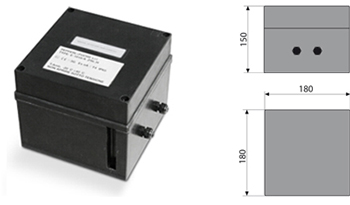

KMB4尺寸(mm)
3个齐纳防爆栅：传感器激励部分、信号输出部分与信号反馈部分。
放置在安全区域内使用时，可安装在DIN导轨上；放置在防爆区域内使用时，需要装在防爆盒内(Exd)。


本安齐纳防爆栅套件，包含三个防爆栅与ABS保护盒，供安全区域与ATEX防爆区域连接设备使用。
单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]
防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)
单个防爆栅特性参数

  • 防爆栅信号输出与信号反馈：
    保险丝：50mA
    Uo：8.7 Vdc
    Io：25mA
    Po：0.05W
    Co：5.9µF
    Lo：56.88mH
    L/R：662µH/Ω
    最小电阻：352.8Ω

  • 防爆栅激励：
    保险丝：100mA
    Uo：12Vdc
    Io：164mA
    Po：0.49W
    Co：1.41µF
    Lo：1.32mH
    L/R：72µH/Ω
    最小电阻：73.5Ω

  • 注：最多连接4个每个电阻350 ohm的传感器。

    WARNING
    若防爆区域条件符合KMB4防爆栅套件特性，则防爆栅可直接使用于ATEX防爆区域内，或选择放置在安全区域内使用。
    为满足DCATEXMB4认证，需要进行电协调，其中涉及到LCCB电缆的使用，电缆最大长度50m（较长电缆，价格另计）。




安装示例 未经ATEX认证的我司称重显示器在安全区域内，通过KMB4接入防爆区域内的我司ATEX称重平台系统，该系统提供ATEX认证证书（型号DCATEXMB4）。



我司DFWATEX3GD称重显示器，只使用在防爆2区，通过KMB4接入防爆区域1&21内的我司ATEX称重平台系统，该系统提供ATEX认证证书（型号DCATEXMB4）。

可选型号
型号说明
KMB4齐纳防爆栅套件，包含三个本安防爆栅与一个ABS保护盒，最多连接4个每个电阻350 ohm的传感器，供与防爆区域内的本安设备连接。单个防爆栅防爆特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]；防爆栅套件防爆特性：ATEX II 3G Ex nA II T4 IP65 (-20°C ≤ Ta ≤ +40°C)。手册与证书仅提供英文版本。
ZBPW本安齐纳防爆栅：传感器激励部分，可安装在安全区域内的DIN导轨上，或防爆区域内的防爆盒内。特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]。手册与证书仅提供英文版本。
ZBSG本安齐纳防爆栅：传感器信号输出部分，可安装在安全区域内的DIN导轨上，或防爆区域内的防爆盒内。特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]。手册与证书仅提供英文版本。
ZBSN本安齐纳防爆栅：传感器反馈信号部分，可安装在安全区域内的DIN导轨上，或防爆区域内的防爆盒内。特性：ATEX II (1) GD [Ex ia] IIC [Ex iaD]。手册与证书仅提供英文版本。
可选配件
型号说明
DCATEXMB4系统经过整个Ex II 2GD IIC T6 T125°c ATEX防爆认证，且附有相关认证标签，对于未经ATEX认证的称重显示器可连接至我司提供的齐纳防爆栅MB4上，然后再与经ATEX认证的传感器一起连接至系统中（每个传感器都必须带有CCATEX认证标识）。注：ATEX认证文件仅供英文版。
LCCB6芯屏蔽电缆，供传感器或接线盒接线使用。€/米
