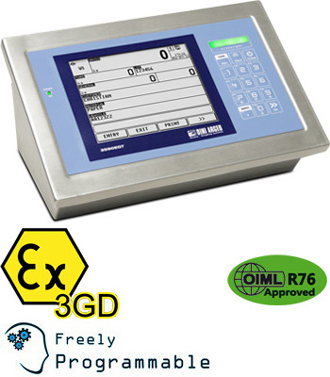

3590EGT3GD：2&22区防爆专用触摸屏称重显示器

3590EGT3GD：2&22区防爆专用触摸屏称重显示器



3590EGT3GD：不锈钢触摸屏称重显示器
QWERTY柯蒂键盘输入法


3590EGT3GD后视图：PC接口、传感器导缆孔及5个预留口。


此款大型触摸屏称重显示器，可在工业防爆区内使用，防爆等级：
ATEX II 3G Ex nR IIC T6 Gc X
ATEX II 3D Ex tc IIIC T135°C Dc IP68 X
标配输入输出及3个串口，用户可自定义打印格式，还提供经CE-M认证型号 (OIML R-76 / EN 45501)。
主要特点

  • 图形化背光触摸屏，长x宽=120x90mm

  • 支持多国语言

  • 15个防水按键。

  • IP68不锈钢防水外壳，采用最新的IP68技术。

  • 标配三色工控信号灯。

  • 尺寸：280x143x185mm

  • 安装方式：桌面、墙面或立柱。

  • 标配时钟板和内存。

  • 标配alibi内存板。

  • 内配微型SD卡，供储存参数配置、公司logo等使用。

  • 通过使用DINITOOLS软件可实现以下功能：
    - 配置参数、输入数据及编辑打印格式
    - 在PC上保存和输入所需数据。
    - 快速导入已存的数据。
    - 标定。
    - 自定义屏幕显示内容。

  • 变频式24位4通道A/D转换模块，最高速可达3200次/秒，高达8个线性化信号点。

  • 最多可读取4路独立的模拟传感器通道值（E-AF03型号为2路）。

  • 最多可连接16个内阻350 Ohm（45个内阻1000 Ohm）的传感器及常用的数字传感器（适用于E-AF03型号）。

  • 10.000e或多量程3x3000e @ 0.3 µV/d（通过CE-M认证，用于经贸易结算认证的仪器）。

  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。

  • 可连接热敏或标签打印机，打印格式可自定义编排。

  • 供电：110-240Vac

I/O接口

  • 2个RS232串口，供连接打印机、无线电模块、PC、PLC、条码扫描枪或远程显示器使用。

  • 1个RS232/RS485串口，供连接打印机、PC、PLC或数字传感器使用。

  • 4输出

  • 2输入

  • Profibus接口



可选型号
型号说明
3590EGTXT01BC3GD防爆区专用称重显示器，AF01型号：累计和配料系统专用，配有IP68不锈钢外壳及大尺寸触摸屏。防爆等级：ATEX II 3G Ex nR IIC T6 Gc X (防气体) and ATEX II 3D Ex tc IIIC T135°C Dc IP68 X (防粉尘)。另附使用手册及相关声明文件 (提供意大利文版、英文版及法文版)。
证书
型号说明

KCEM为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
ATEX整系统认证声明
型号说明

DCATEX3590E3GD系统经过整个3590EXT3GD，Ex II 3GD IIC T6 T135°C X防爆认证，且附有相关认证标签，这样我司ATEX防爆称重显示器可与装有ATEX传感器（每个传感器都必须带有CCATEX认证标识）的机械装置连接。
存储设备
型号说明
SWMPC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。
通讯接口
型号说明
OBRF3GD-2868MHz无线电模块，供ATEX防爆区域内使用，配有IP66 ABS外盒、3m屏蔽连接电缆，由称重显示器直接对其供电。防护等级：ATEX II 3G Ex nA IIC T6 Gc X（防气体等级）与ATEX II 3D Ex tc IIIC T125°C Dc IP66 X（防粉尘等级）。最佳通讯距离：室内70m，室外150m。供50个可配置的频道。
仪表立柱与支架
型号说明
CSP38I-1称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
STFI不锈钢固定支架，用于墙面安装称重显示器。
STFR不锈钢固定支架，用于墙面安装称重显示器，且角度可调。
热敏/标签打印机
型号说明

LP542S标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
SMTPLUSPRO专业的工业标签打印机，直接或热转印打印，通过1.5m长RS232连接电缆可与称重显示器连接，内置100/240Vac电源适配器。

PRNSERV提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。

APRNSERV提供满足客户需求的打印格式配置技术服务：为LP542S/SMTPLUS标签打印机，通过可用软件可设置多达4种不同的打印格式（常用打印格式、重量累计格式、产品累计格式、部分累计格式等）。
对于复杂的打印格式（例如：logo设计、条码设计等），价格需另行评估。
附件
型号说明

TECSUP电话技术支持或公司提供仪表及打印输出配置，以每小时计价。

UMAN打印版用户说明书（可免费从网上下载）净价

TECMAN打印版技术说明书（可免费从网上下载）净价
