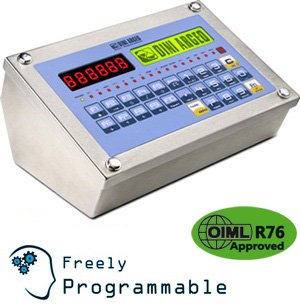

3590EXT3GD：ATEX防爆区域2&22专用称重显示器

3590EXT3GD：ATEX防爆区域2&22专用称重显示器



3590EXT3GD：ATEX防爆区域专用高级称重显示器

I/O接口

  • 2个RS232串口，用于连接打印机（在安全区域）、PC、PLC。

  • 1个RS232/RS485串口，用于连接打印机（在安全区域）、PC、PLC。

  • 4输出（如型号中带IO，则为16输出）

  • 2输入（如型号中带IO，则为8输入）

  • Profibus接口（在安全区域安装，仅适用于E-AF01和E-BATCH1型号）

危险区域专用称重显示器，其防护措施符合以下标准：
ATEX II 3G Ex nR IIC T6 Gc X
ATEX II 3D Ex tc IIIC T135°C Dc IP68 X
诸多可用软件使其具有多功能性，可对打印格式进行个性化设置，且配有alibi内存。还提供经CE-M认证型号(OIML R-76 / EN 45501)。
主要特点

  • 25个防水按键。

  • 红色高效的LED显示屏可显示字高15mm的六位数字。

  • 25x100mm LCD背光显示屏。

  • 面板还包括16个LED灯，以指示当前激活功能。

  • 外壳为易于清洁的防水IP68不锈钢材质，可抵御严酷的腐蚀性环境。

  • 尺寸: 264x115x174mm

  • 可在台面、立柱或墙面上使用。

  • 配有实时时钟和永久数据储存卡。

  • 配有集成在主板上的alibi内存。

  • DINITOOLS软件可用功能：
    - 仪表配置、标定、数据输入和打印格式编辑
    - 保存和输入所有需要的信息。
    - 快速调用已存的数据信息。
    - 通过数字按键进行仪表标定。

  • Excel数据输入：无需附加任何软件即可实现重量数据及数据库各数据导入。
    称重显示器直接与Windows当前打开的应用软件通讯（电子表格软件、文字处理软件、数据库）。

  • 启动菜单中可设置语言种类。

  • 24位4频道A/D转换，速度可自动选择，最高速度可达3200次/秒，高达8个线性化信号点。

  • 10.000e或多量程3x3000e @ 0.3 µV/d（通过CE-M认证，用于经贸易结算认证的仪器）。

  • 显示分辨率可达1.000.000，内部分辨率可达3.000.000点。

  • 110-240Vac电源供电。

  • 最多可管理4个独立秤盘（E-AF03型号为2个）。

  • 最多可连接16个内阻350 Ohm（45个内阻1000 Ohm）的传感器。

  • 安装驱动（标配）后可与打印机或条码打印机连接使用。

可选配件

  • 以太网接口

  • 16位D/A模拟输出：0-10Vdc、0-20mA或4-20mA（仅适用于带IO的型号）

    注意事项：
    所有电缆的安装和防护必须符合电气设备的规定和要求。



可选型号
型号说明
3590EXT01BC3GDATEX区域专用称重显示器，AF01型号：累计和配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T135°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXT01BCIO3GDATEX区域专用称重显示器，AF01型号：累计和配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏、图形化LCD背光显示屏、16输出及8输入。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T135°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXT03BC3GDATEX区域专用称重显示器，AF03型号：车辆称重系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T135°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXTBATCH1BC3GDATEX区域专用称重显示器，BATCH1型号：单物料加载或卸载配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏及图形化LCD背光显示屏。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T135°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。
3590EXTBATCHBCIO3GDATEX区域专用称重显示器，BATCH型号：多物料配料系统专用，配有IP68不锈钢外壳、25个按键、LED显示屏、图形化LCD背光显示屏、16输出及8输入。
防爆等级：ATEX II 3G Ex nR IIC T6 Gc X（防气体）和ATEX II 3D Ex tc IIIC T135°C Dc IP68 X（防粉尘），另附使用手册及相关声明文件（提供意大利文版、英文版及法文版）。

可选配件
型号说明

KCEM为与我司称重显示器并用的经贸易结算认证的称重系统及称重平台提供相应的Welmec认证文件及图版套件。
SWMPC端WeiMonitor应用软件：实时监控称重并记录相关重量数据。

DCATEX3590E3GD系统经过整个3590EXT3GD，Ex II 3GD IIC T6 T135°C X防爆认证，且附有相关认证标签，这样我司ATEX防爆称重显示器可与装有ATEX传感器（每个传感器都必须带有CCATEX认证标识）的机械装置连接。

BP6ESTATEX3GD外接6Vdc 12000mAh ATEX电池组套件，适用于防爆区域2&22，其外壳为IP65不锈钢材质，其可与Dini Argeo ATEX 3GD仪表一起使用。注意：仅可在安全区域内充电。

BP6CB电池充电器：与BP6ESTATEX3GD可选配件一起使用。注：仅可在安全区域内充电。
OBRF3GD-2868MHz无线电模块，供ATEX防爆区域内使用，配有IP66 ABS外盒、3m屏蔽连接电缆，由称重显示器直接对其供电。防护等级：ATEX II 3G Ex nA IIC T6 Gc X（防气体等级）与ATEX II 3D Ex tc IIIC T125°C Dc IP66 X（防粉尘等级）。最佳通讯距离：室内70m，室外150m。供50个可配置的频道。
DAC16O16位D/A模拟输出：0至10Vdc或0至20mA，输出电流的最大电阻为350 Ohm，输出电压的最小电阻为10K Ohm。
ETHD以太双向口，速度10～100 Mbps，支持协议；TCP, UDP, IP, ARP, ICMP, 以太网 Mac

PRNSERV提供满足客户需求的打印格式配置技术服务：为OBTPR/OBMMC/OBMDP/TM295/LX300打印机。

APRNSERV提供满足客户需求的打印格式配置技术服务：为LP542S/SMTPLUS标签打印机，通过可用软件可设置多达4种不同的打印格式（常用打印格式、重量累计格式、产品累计格式、部分累计格式等）。
对于复杂的打印格式（例如：logo设计、条码设计等），价格需另行评估。

TECSUP电话技术支持或公司提供仪表及打印输出配置，以每小时计价。
附件
型号说明
CSP38I-1称重显示器不锈钢地上立柱，尺寸450 x 450 mm，高917 mm，直径Ø = 38 mm
STFI不锈钢固定支架，用于墙面安装称重显示器。
STFR不锈钢固定支架，用于墙面安装称重显示器，且角度可调。
STFA12不锈钢固定支架，用于将ATEX电池固定在立柱上，可与"DFWBP76ATEXC"和"BP6ESTATEX3GD"配件一起使用。
LP542S标签可剥离式热敏标签打印机，配有连接称重显示器的1.5m长RS232电缆，外接100/240Vac电源适配器。
SMTPLUSPRO专业的工业标签打印机，直接或热转印打印，通过1.5m长RS232连接电缆可与称重显示器连接，内置100/240Vac电源适配器。
UKPLUGSchuko转换BS1363电源适配器

TECMAN打印版技术说明书（可免费从网上下载）净价

UMAN打印版用户说明书（可免费从网上下载）净价
